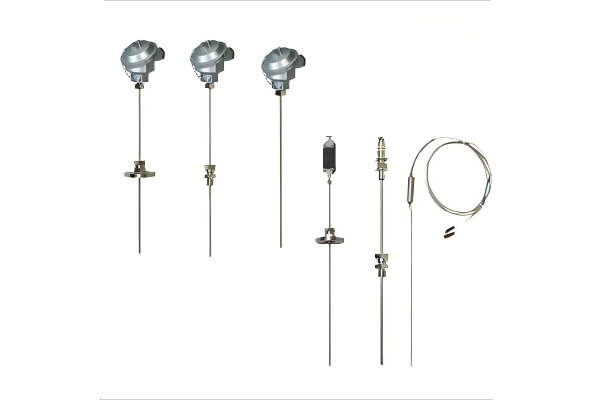

Термопара типа T

Принцип работы термопары заключается в Том, что два проводника различных композиций сварены вместе на обоих концах, образуя замкнутую цепь. Непосредственно измеряемый конец называется измерительным соединением, в то время как другой конец, подключенный к цепи, называется исходным соединением. При наличии разницы в температуре между измерительным и контрольным узлами в цепи генерируется термоэлектрический ток. Прибор показывает соответствующее значение температуры на основе силы электромотива, создаваемой термопарой.
Величина термоэлектрического потенциала термопары увеличивается с повышением температуры на измерительном стыке. Размер термоэлектрического потенциала зависит от материала термопары и разницы температур между двумя соединениями, но не зависит от длины и диаметра термопары.
Основные компоненты термопары включают в себя соединительный терминал, защитную трубу, изоляционную трубу, свинцовый терминал, термоэлектродную проволоку и другие структурные элементы. Эти компоненты монтируются в стационарное устройство в соответствии с различными требованиями к установке.





Доступная модель для размера

Компонент кода Ii. Объяснение
W Прибор для измерения температуры
R Термопара (термопара)
1. Материал для термопар
R Платино-родий 30 — платино-родий 6 (тип B)
S Платино-родий 10 — платиновый (тип S)
Q Платино-родий 13 — платиновый (тип R)
N NНикель-хром-никель-кремний (тип K, обозначается как тип M)
E Никель-хром-медь-никель (тип E)
2. Тип установки и крепления
1 Тип стационарного устройства отсутствует
2 Исправленный тип резьбы
3 Тип подвижного фланца
4 Тип стационарного фланца
5 Подвижный фланц с формой шкалы
3.Тип ящика подключения
1 Водонепроницаемый тип
2 Взрывозащищенный тип (в принципе безопасный)
4. Тип защитной трубки
0 16 — мм защитная труба
1 Защитная труба 25 мм (двухслойный рукав)
2 Нержавеющая сталь 16 мм (однослойный рукав)
3 Нержавеющая сталь 20 мм
5. Тип стыковочных терминалов
0 Без стыковочного терминала
1 С терминалом стыковки
