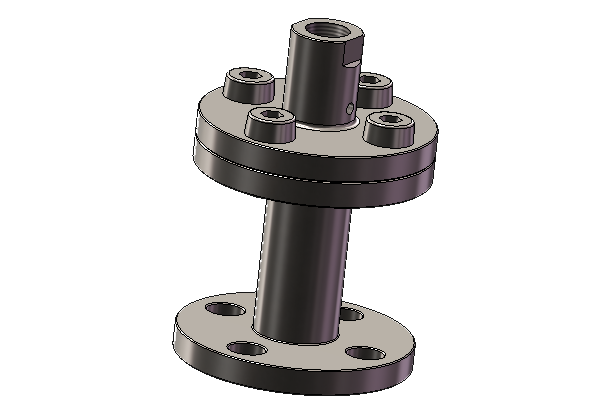

Фланцевый фланцевый соединитель i-образного типа широко используется в промышленности для соединения труб, клапанов или другого оборудования. Он имеет плоский, прямой дизайн, похожий на букву «I «, что позволяет легко настроить и установить. Фланцы i-образной формы, как правило, имеют болтовые отверстия для безопасных соединений и изготовлены из прочных материалов, таких как нержавеющая сталь, углеродистая сталь или сплавы, чтобы обеспечить прочность и устойчивость к давлению и коррозии.
Эти фланцы широко используются в таких отраслях, как добыча нефти и газа, водоочистка и химическая переработка, где важное значение имеют надежные и герметичные соединения. Они также совместимы с различными механизмами уплотнения, такими как уплотнения или кольца о, для повышения производительности при различных температурах и давлениях.
Специальные предметы снабжения
◆Высокая температура: Макс. 200 градусов
◆Материал :Hastelloy B,Hastelloy C,Tantalum, Titanium,Monel 316L PTEE покрытием
◆Материал :321 304 316l (или +PTFE)
◆ Connection: другое по запросу
◆Жидкость для гравитационного наполнения: в качестве различных сред, факультативное фторуглеродное масло,-60-+120 гравитационное, пищевое масло,-20-+200 гравитационное
Технические требования
| Значение параметра | Технические требования |
| В диапазоне частот | φdm=56: -0.1~0/0~40 мпа; φdm=36: 0~1.6/10~40 мпа |
| Точность | 0.5% для прямой установки; ±1% для демпферов, ограничителей избыточного давления, дистанционной передачи и т.д. |
| Рабочая температура | -45 градусов +150 градусов |
| Диафрагменный материал | 316L |
| Увлажненный материал | 316 + буна |
| Подключение к интернету | Резьба M20*1.5, 1/2 «NPT |
| Жидкость для наполнения | Силиконовое масло |
|

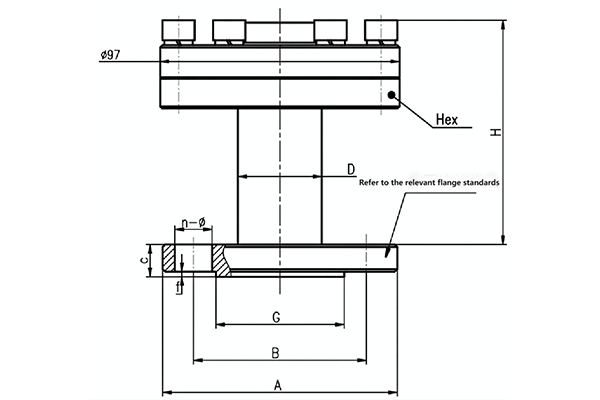

Hex |
A |
B |
C |
| 97 стандартная диафрагменная печать | Наружный диаметр фланца | Расстояние между отверстиями нитей | Толщина фланца |
|
G |
f |
n-φ |
|
| Фланцевая уплотняющая поверхность | Высота уплотняющей поверхности | Диаметр и количество фланцевых отверстий | |
| · размеры D и H варьируются в зависимости от стандарта фланца.
· дополнительные сведения о спецификациях фланцев можно найти в соответствующих стандартах.
|
|||
Размер корпуса (мм)
